為中科院某研究所建立中心庫
中心庫是參考標準GB4728、IPC-7351、IPC-SM-782A，根據該所的實際需要進行設計開發的。該中心庫由中科院EDA中心、奧肯思公司、該所三家單位共同研發，歷時四個月，中心庫的主要內容包含原理圖符號（Symbol）庫、封裝（Cell）庫、器件（Part）庫、元器件信息庫，用于該所的PCB設計。
1、原理圖符號（Symbol）庫

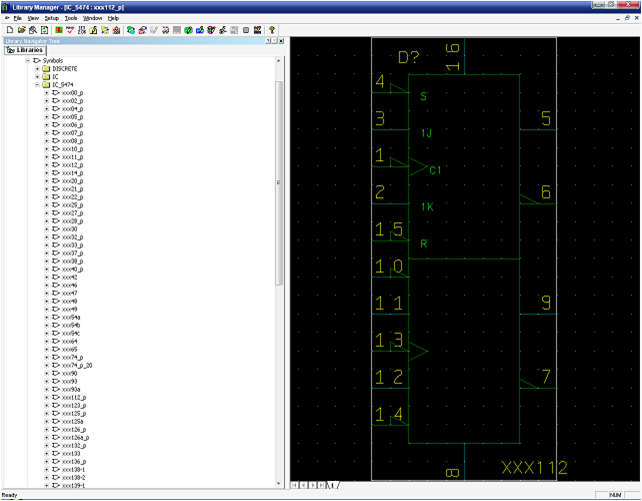

原理圖符號庫包含3大類20個小類，涵蓋了常用的分立元器件、5474系列、其它IC等的符號。原理圖符號庫如下圖所示：
2、封裝（Cell）庫

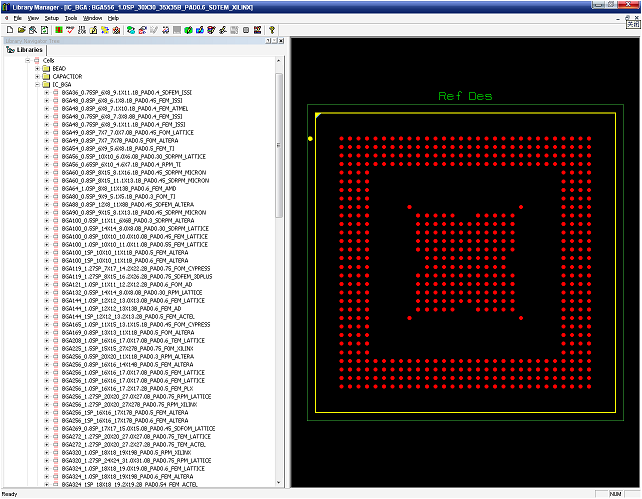

封裝庫包含8大類28個小類，涵蓋了常用的插針式、表貼式等多種器件的封裝形式。主要的封裝有BGA、CFP、CLCC、DIP、LQFP、MSOP、MLD、PLCC、PQFP、QFN、QFP、RQFP、SO、SOJ、SON、SOP、SOT、SSOP、TO、TQFP、TSOP、TSSOP、WSOP等封裝形式，封裝庫如下圖所示：
3、器件（Part）庫

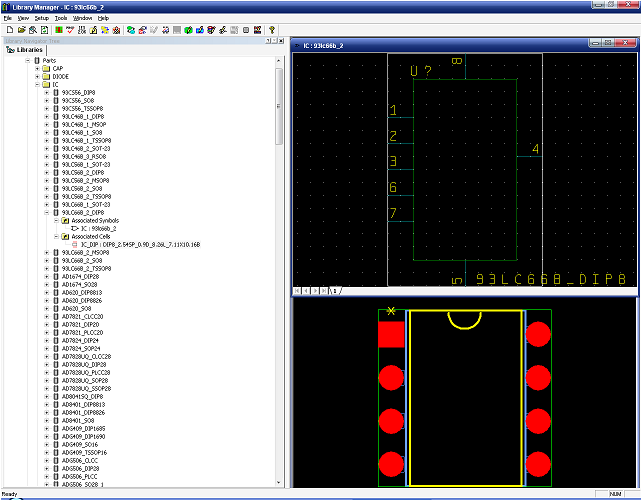

器件（Part）庫包含了6大類25個小類，包括了中心庫已有符號和封裝的一一對應關系。器件（Part）庫如下圖所示：
4、元器件信息庫

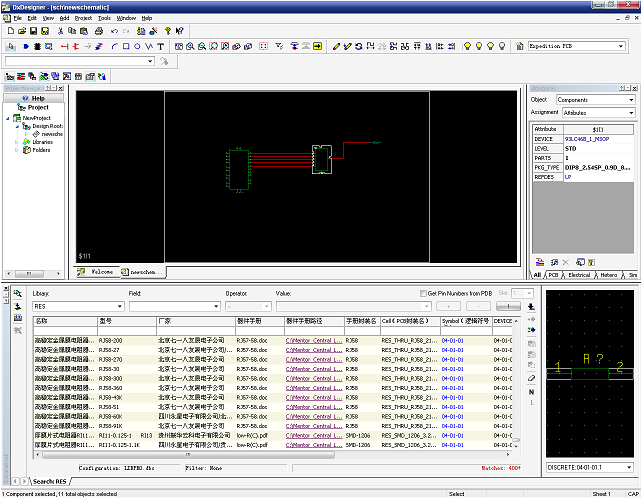

Dxdatabook實現了公司元器件信息庫的管理，通過對 Internet 和 Intranet 的支持確保設計工程師可以方便的查詢存取管理系統中的器件及相關信息，如原理圖符號、PCB封裝、仿真模型、器件手冊、價格、廠家、庫存等等，并可將這些信息一起放到原理圖中，并隨時更新以保持和器件庫中的最新信息一致。在出partlist的時候可以方便的附帶這些信息，Dxdatabook支持 odbc及標準的dbms數據庫系統（如文本、excel、access、oracle、sql server 等）。下圖顯示了元器件信息庫的內容以及在DxDesigner中的使用過程：
