[PDK設計開發服務內容]
1、模擬，混合信號，高壓，射頻，存儲器，二維碳管工藝，SOI工藝，TFT工藝，SiGe工藝，先進納米工藝等的PDK定制；
2、開發適用于各種主流EDA工具平臺的PDK、oaPDK和iPDK，保證不同軟件平臺PDK的兼容性；
3、支持MOS管/DEMOS/LDMOS、電阻、電容、電感、可變電容、三極管、二極管和ESD器件等類型；
[ PDK設計開發技術特點]
1、業界領先的PDK開發技術方案；
2、高精度的器件級建模及提參技術；
3、支持多功能CDFs和Call backs函數的開發；
4、支持tech file、display file、layer map、PCell/PyCell；
5、支持symbol、schematic，layout，simulator view，post layout view的開發；
6、支持DRC/LVS/PEX deck 開發，詳細的驗證報告和說明文件；
7、完整的PDK驗證及跨平臺QA流程；
8、詳細的PDK用戶手冊和參考設計流程。

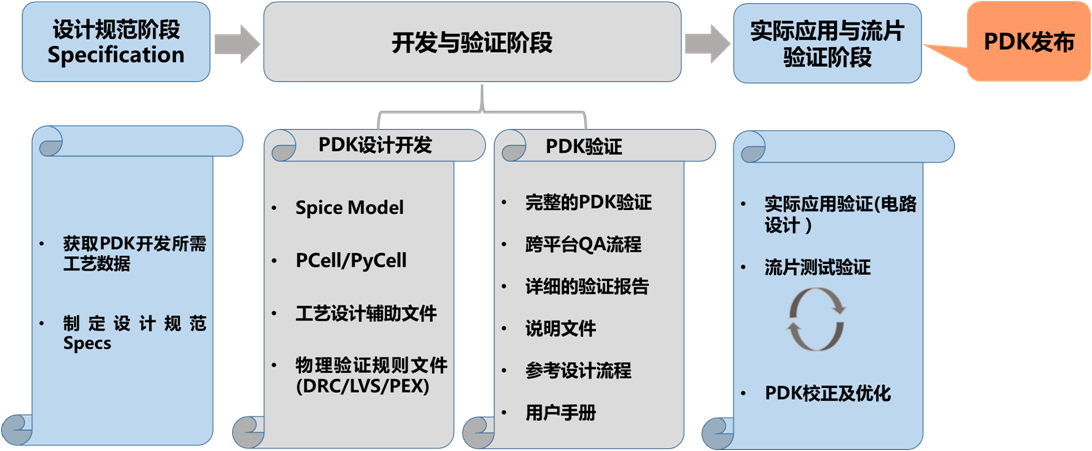

[ PDK設計開發服務流程]
[標準單元庫設計開發服務內容 ]
1、高密度/低功耗/高性能/高可靠/DFM優化標準單元庫的定制開發；
2、標準單元庫的高精度特征化建模：CCS/ECSM/NLDM，UnderDriver/NormalDriver/Overdriver；
3、特殊需求的標準單元庫開發：多高度單元/多閾值電壓/多種觸發器
4、標準單元庫的BenchMark驗證、功能及性能測試芯片設計；
[標準單元庫設計開發技術特點 ]
1、具有專業優化的標準單元技術方案和設計平臺；
2、專用標準單元庫定制開發：高密度/低功耗/高性能/DFM優化的標準單元庫；
3、完整的標準單元集合：組合邏輯單元/時序邏輯單元/特殊單元/ECO單元/PMK單元；
4、高效的批處理驗證和測試芯片驗證；
5、詳細規范的DataBook及UserGuide

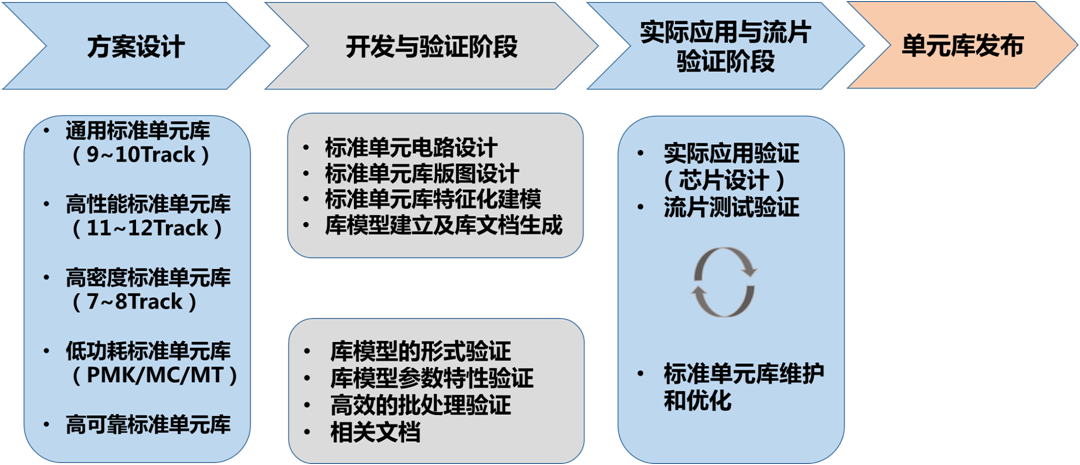

[標準單元庫設計開發服務流程 ]
[ SRAM設計開發服務內容 ]
1、不同規格的納米工藝SRAM IP核定制開發；
2、高性能/低功耗/高密度的SRAM設計；
3、SRAM的全速功能驗證測試芯片設計；
[SRAM設計開發技術特點 ]
1、具有專業的設計開發平臺；
2、業界領先的SRAM技術方案；
3、專用SRAM IP核定制：多規格的高性能/低功耗/高密度SRAM；
4、完整的SRAM IP核測試驗證方案
5、詳細規范的DATASHEET。
[SRAM設計開發服務流程 ]
