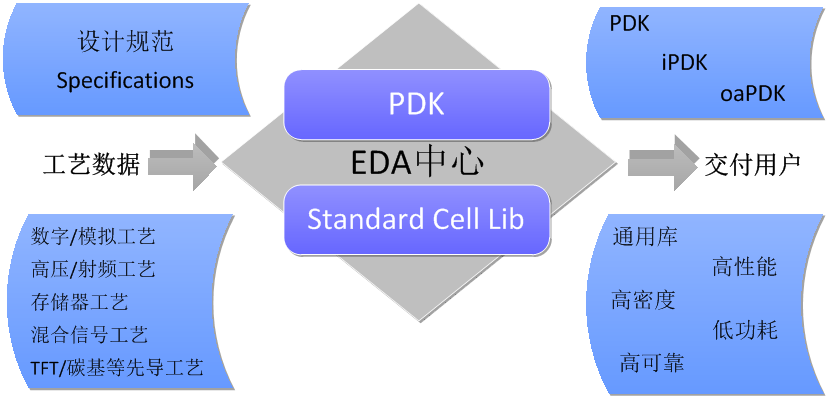

中科院微電子所EDA中心在PDK和標準單元庫(SC Library)、靜態隨機存儲器（SRAM）設計領域開展了十多年的研究工作。積累了豐富的開發經驗、成熟的技術方案、完善高效的EDA工具平臺。微電子所EDA中心基于國內外Foundry主流工藝，配套先進EDA工具，開發高可靠的PDK和標準單元庫；進行納米工藝PDK和標準單元庫的共性技術研究，充分考慮數據格式通用性以及可制造性設計，通過對芯片加工與設計的協同優化研究，將其集成到PDK和標準單元庫的開發中，建立了完善的PDK和標準單元庫開發和驗證流程。目前為止，成功開發了模擬/射頻/數字/混合信號/高壓/存儲器/TFT/二維碳管等近二十條硅基工藝線的商用PDK。每套PDK經過驗證功能完整正確，靈活適應行業主流EDA軟件，并支持?jǐn)?shù)模混合芯片設計流程。已經基于主流Foundry的40nm/65nm/90nm/1um/3um等工藝開發了6套高密度/低功耗/高性能/可制造性友好的專用標準單元庫。PDK和標準單元庫交付商業用戶，在多個芯片設計中應用，并獲得成功。與PDK和標準單元庫研發同步進行的先進工藝SRAM，作為新工藝應用的第一道屏障,面向微處理器對不同緩存性能的應用需求，以6T存儲單元為基礎，建立了高速低功耗SRAM和高密度SRAM設計方法。基于主流Fab的28nm成熟工藝，開發了512Kbit、8Kbit容量的高速SRAM IP核；基于碳基新工藝，研發了多款1Kbit、256bit和64bit等小容量抗工藝浮動的SRAM IP核。

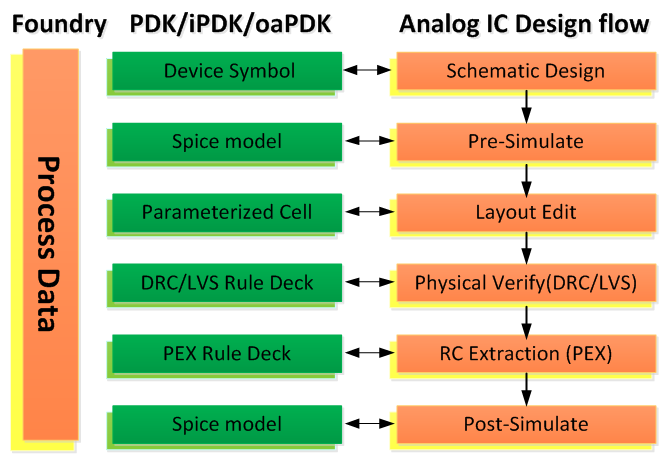

PDK組件支持模擬/全定制集成電路設計

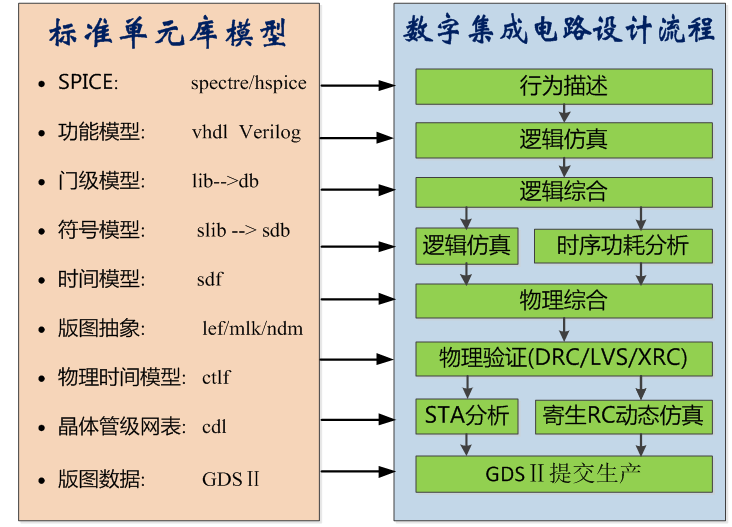

標準單元庫模型支持大規模數字集成電路設計

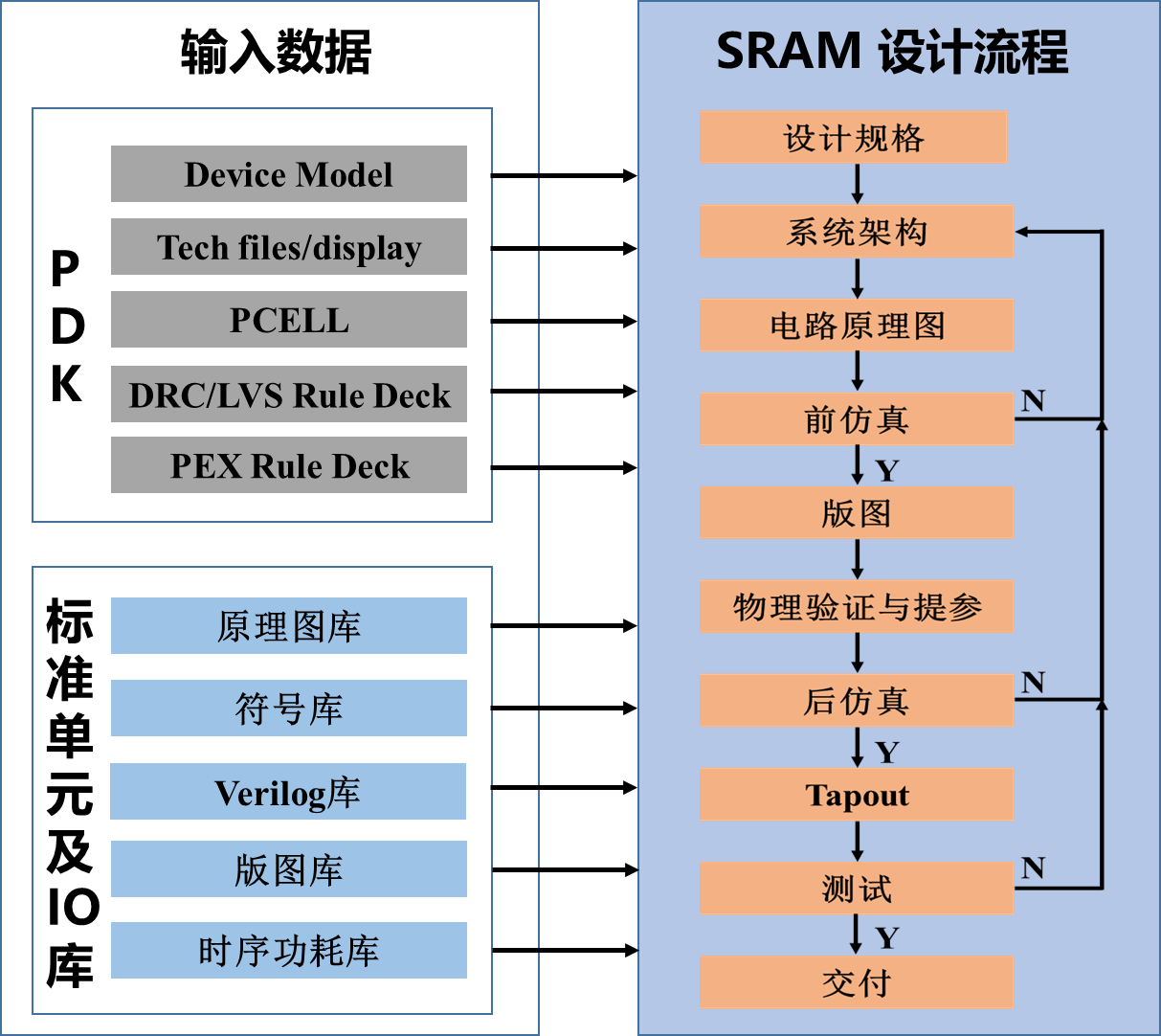

SRAM設計流程
