低成本通用BGA封裝技術
發布時間:2021-08-20
發布時間:2021-08-20 | 【 大 中 小 】 | 【打印】 【關閉】
目前已經設計了300pin和400pin的Wirebonding-BGA通用模塊,把封裝管腳分為四類:Signal、Pad_Vcc、Core_Vcc、Gnd,其分配比例為:Signal:Gnd:Pad_Vcc:Core_Vcc=4:1:0.5:0.5,在焊盤層間隔平均分布,滿足一般芯片供電要求。在完成布線后,每種通用模塊附上手冊,說明各種管腳位置,供芯片物理設計人員調用。

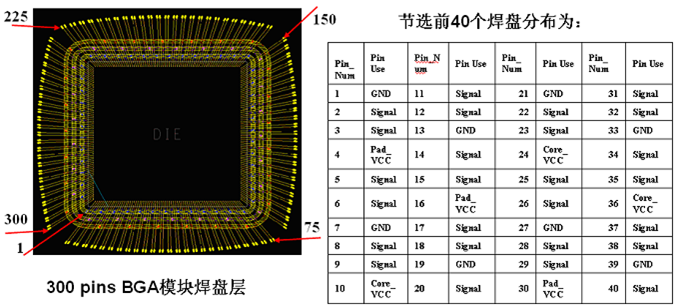

300pins通用BGA封裝模塊
