近日，中科院微電子所先導中心在美國電化學會《固態科學與技術雜志》發表了文章：Study of Isotropic and Si-Selective Quasi Atomic Layer Etching of Si_1-xGe_x （DOI：10.1149/2162-8777/AB80AE），文章系統介紹了一種全新的集成電路刻蝕技術：各向同性和硅選擇性的鍺硅準原子層刻蝕技術（quasi- Atomic Layer Etching），下文簡稱為qALE。

　　當前芯片制造已步入5納米節點，隨著集成電路不斷微縮，工藝技術面臨極大挑戰，原子層刻蝕工藝（atomic layer etching，ALE）是近年重新興起的技術，通過循環使用形成自限制的表面改性層并將其選擇性去除的方式在原子尺度逐層去除材料。ALE技術具有精確的刻蝕控制、良好的均勻性、小的負載效應等優點，越來越受到重視而重新成為研究熱點。目前ALE的主流還是等離子體刻蝕技術，包括常溫的各向異性ALE和高溫的各向同性ALE等。不過ALE技術并不完全成熟，而且ALE工藝時間長，產能低，另外在面向3納米以下新三維結構、材料和器件時，ALE仍然缺少解決方案。

　　先導中心朱慧瓏課題組于3年前發明了一種準原子層刻蝕技術并進行了較系統的研究，該技術面向3納米以下的環柵納米結構，研發了各向同性的、對硅具有較高選擇性的鍺硅準原子層刻蝕技術，并研究了多種工藝方法、影響因素和刻蝕機理，圍繞相關技術進行了專利布局。

　　所研發的準原子刻蝕通過準自限制的氧化并將其選擇性去除的方式，根據鍺硅和硅被氧化的程度不同，達到選擇性刻蝕鍺硅的目的，刻蝕量精確可控。此方法具有工藝窗口大、工藝波動小、負載效應小以及各向同性的優點，從而適用于高密度復雜三維結構的刻蝕。此外 qALE 操作簡單、成本低、可批量操作，因而具有用于大規模 IC 制造的潛力。

　　利用新的qALE技術，先導中心已經實現了首個具有自對準柵極的疊層垂直納米環柵晶體管（VerticalSandwich Gate-All-Around FETs, VSAFETs），獲得多項中、美發明專利授權，相關成果已經發表在《IEEE Electron Device Letters》上（DOI:10.1109/LED.2019.2954537）。

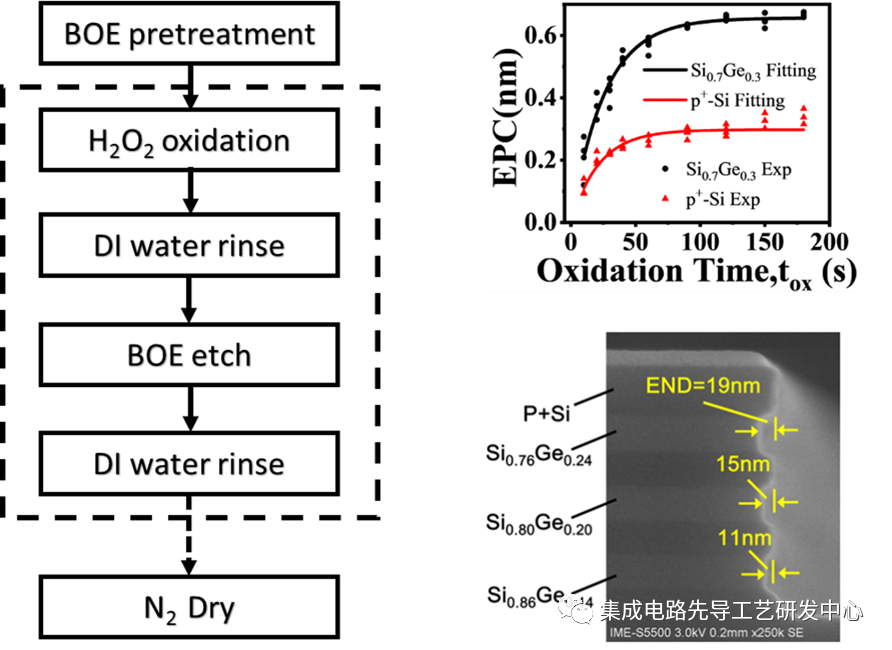

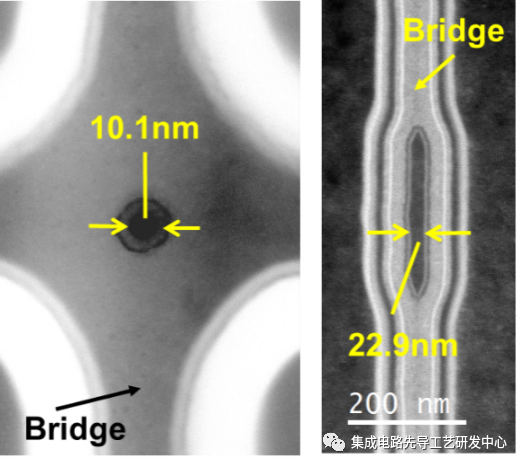

圖3 STEM俯視圖：qALE方法制備的直徑10納米的鍺硅納米線（左）和厚度23納米的鍺硅納米片（右） 　　


　　圖4 TEM截面圖：qALE方法制備的具有自對準高K金屬柵的VSAFET晶體管
