微電子所在超低功耗集成電路與人工智能領域取得新進展

稿件來源：感知中心徐敏責任編輯：ICAC 發布時間：2022-07-12

　　近日，微電子所感知中心低功耗智能技術與微系統團隊在低功耗集成電路設計與人工智能領域取得新進展，成功研發出基于亞閾值技術的超低功耗基礎電路單元以及超低功耗語音關鍵詞識別技術，可廣泛應用于低功耗智能芯片與微系統。

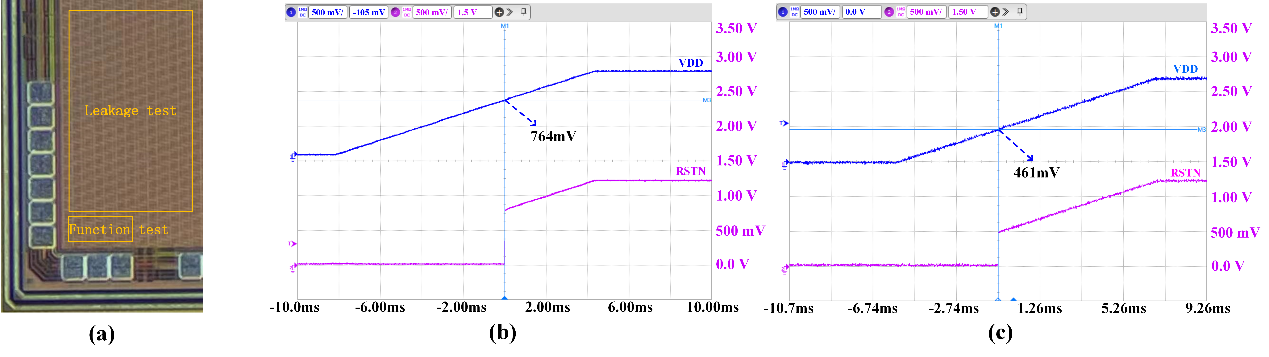

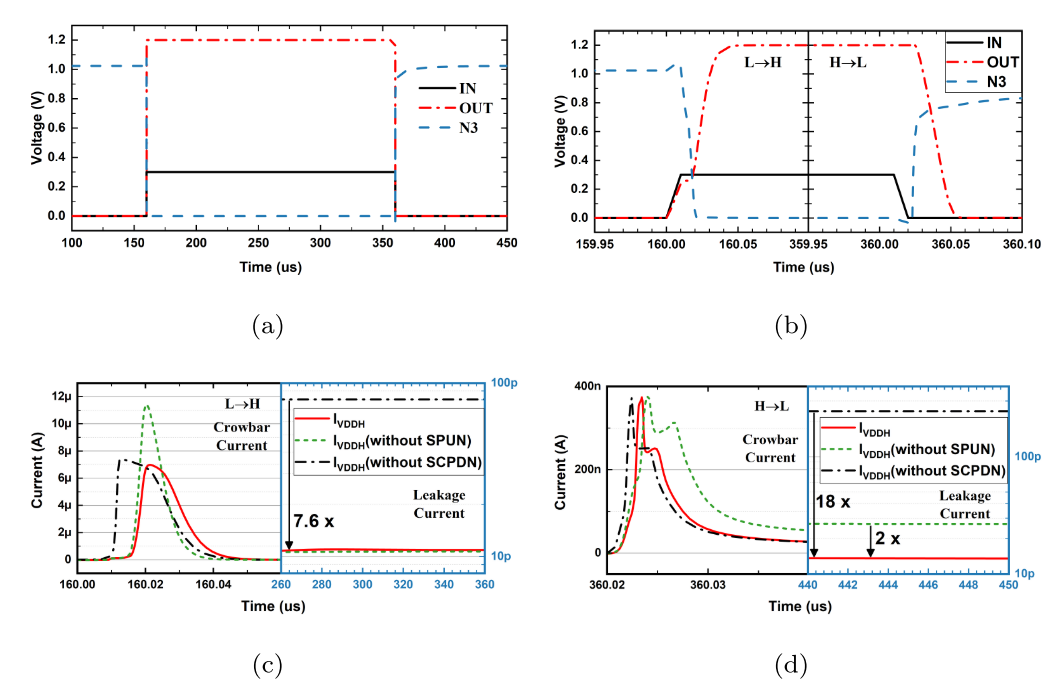

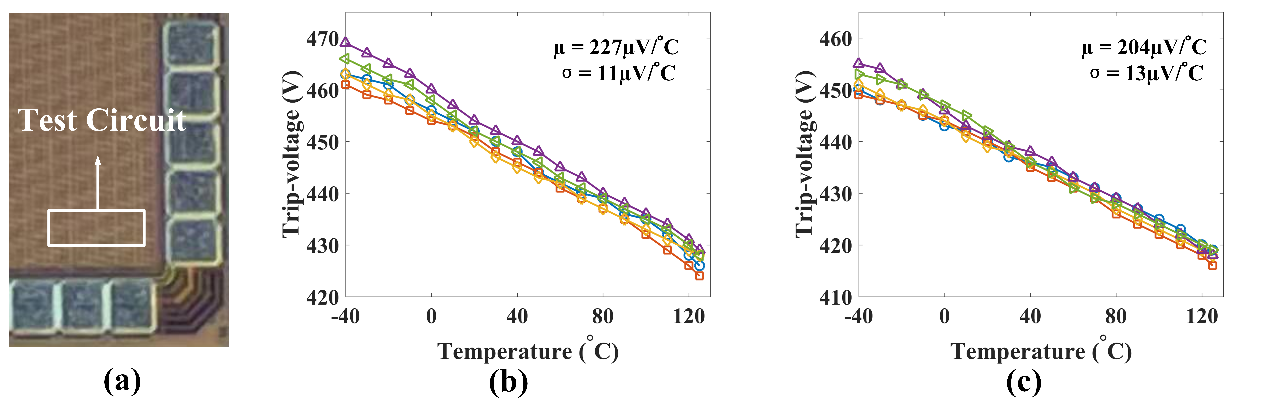

　　功耗已成為制約集成電路發展的重要瓶頸。亞閾值技術通過將芯片工作電壓降低到晶體管的閾值電壓附近，可大幅降低數字系統的功耗。團隊研發出nW級高精度上電復位電路^[1]，有效拓寬了該上電復位電路的應用領域。測試結果表明，該上電復位電路功耗低至32nW，溫度系數低至227μV/°C（如圖1所示）。為適應自供電系統等極低功耗應用場景，團隊研發了pW級上電復位電路^[2]，可靈活配置復位閾值電壓。測試結果表明，該上電復位電路功耗低至365pW，在不同配置下上電復位閾值電壓分別為0.76V和0.46V，可廣泛應用于極低功耗微系統（如圖2所示）。為適應寬電壓范圍的極低功耗應用場景，團隊研發出pW級寬范圍電平轉換器^[3]，通過使用堆疊式上拉網絡（SPUN）和超關斷下拉網絡（SCPDN）改善了靜態漏電和翻轉能量（如圖3所示）。SPUN可將輸出低電平時的漏電流減少至1/2，SCPDN可將輸出高、低電平時的漏電流分別減少至1/7.6和1/18。測試結果顯示，該電平轉換器靜態功耗低至21.62 pW（如圖4所示）。

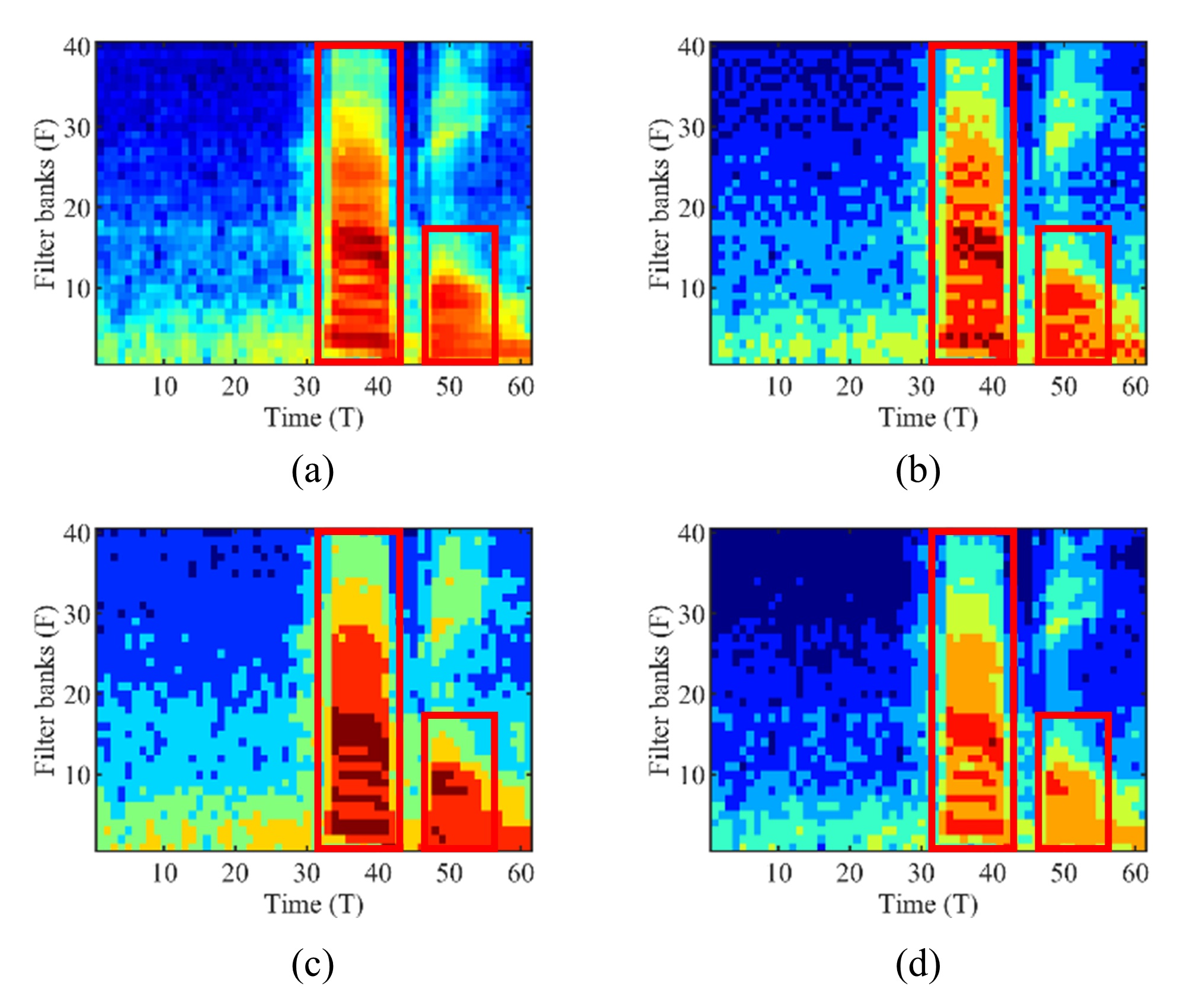

　　超低功耗語音關鍵詞識別是人工智能芯片的重要應用領域。科研團隊^[4]首次提出了基于誤差擴散的語音特征量化算法實現緊湊的二值化語音特征量化以降低語音喚醒模型運算復雜度。實驗結果表明，基于該算法的3bit語音特征在2關鍵詞任務下無精度損失，1bit下的精度損失僅1.5%（如圖5所示）。

　　基于以上研究的成果近期先后發表于期刊《IEEE Transactions on Circuits and Systems II: Express Briefs》(DOI: 10.1109/TCSII.2022.3164454，第一作者：游恒博士，通信作者：?jiǎn)虡渖窖芯繂T）、期刊《AEU - International Journal of Electronics and Communications》 (DOI: 10.1016/j.aeue.2022.154154 ，第一作者：游恒博士，通信作者：?jiǎn)虡渖窖芯繂T）、期刊《AEU - International Journal of Electronics and Communications》( DOI: 10.1016/j.aeue.2021.154085，第一作者：博士研究生汪鵬，導師：周玉梅研究員）、期刊《IEEE Signal Processing Letters》（ DOI: 10.1109/LSP.2022.3179208，第一作者：博士研究生羅孟杰，導師：周玉梅研究員）。
