近日，微電子所微電子器件與集成技術重點實驗室劉明院士的科研團隊在HfO₂基鐵電存儲器研究領域取得了進展，提出了一種基于Hf_0.5Z_0.5rO₂（HZO）材料的鐵電二極管（Fe-diode），并實現了三維集成。

       鐵電存儲器具有高速、低功耗、高可靠性的優點，是下一代非揮發性存儲器的有力競爭者之一。然而，傳統鐵電材料與標準CMOS工藝兼容性差問題和尺寸微縮難的問題制約著鐵電存儲器的發展。2011年，摻雜HfO₂的鐵電材料的問世開啟了鐵電存儲器研究的新時代。HZO材料的鐵電性起源問題是該領域長期爭議的焦點。在本項工作中，微電子所科研團隊利用原子分辨率球差校正透射電鏡，觀察到了Hf/Zr和O原子的在晶格中的排列，國際上首次確認了Pca2₁相的存在，為HfO₂鐵電的基礎理論提供了最為直接的證據。

　　不同結構的HfO₂基鐵電存儲器（1T1C、FeFET和FTJ）已相繼問世。1T1C結構的鐵電存儲器是破環性讀取，操作復雜，對疲勞特性要求高；FeFET可實現三維集成，但不能實現隨機訪問；FTJ是一種電阻型存儲器，但由于線性低阻態，用于垂直結構的三維交叉陣列中存在串?dāng)_問題。微電子所科研團隊提出了一種新型的HZO基鐵電二極管（Fe-diode）器件，通過極化方向的改變來控制鐵電二極管導通方向。由于界面勢壘的存在，該器件具有高度的非線性（>100），可以克服交叉陣列中的漏電，實現自選通功能。該器件操作速度<20ns，疲勞特性>10⁹，開態電流密度>200A/cm²，實現了垂直尺寸小于20nm的三維集成。

　　上述成果于2020年3月13日以“A highly CMOS compatible hafnia-based ferroelectric diode”為題發表在Nature Communications期刊上（DOI:10.1038/s41467-019-13827-6）。微電子所羅慶副研究員和華師大成巖副教授為該文章第一作者，微電子所劉明院士、呂杭炳研究員為共同通訊作者。上述工作得到了國家基金委、科技部、中科院等相關項目的資助。

　　全文鏈接：https://www.nature.com/articles/s41467-020-15159-2

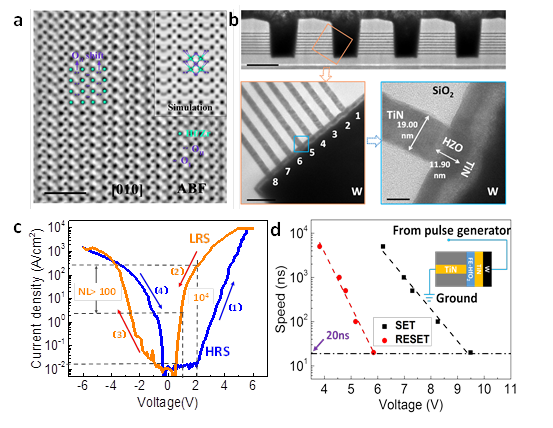

圖HZO鐵電相的原子排列。（b）三維垂直結構的TEM圖。

（c）鐵電二級管的典型IV特性曲線。（d）該器件可以實現20ns的操作速度。
