垂直堆疊納米線/納米片全包圍柵（Gate All Around, GAA）互補場效應晶體管（Complementary Field Effect Transistor，CFET），將不同導電溝道類型（N-FET和P-FET）的GAA器件在垂直方向進行高密度三維單片集成。相較于現有主流FinFET與水平GAA晶體管集成電路工藝，CFET突破了傳統N/P-FET共平面布局間距的尺寸限制，可將集成電路中邏輯標準單元尺度微縮到4-T（Track）高度，同時將減少SRAM單元面積40%以上，在3納米以下技術代高密度、高性能集成電路制造技術中將成為基礎晶體管器件創新架構的有力候選者。

　　近日，微電子所集成電路先導工藝研發中心殷華湘/吳振華研究團隊利用業界主流的Design-Technology Co-optimization（DTCO）方法全面探索了CFET的器件架構優勢，提出了新型混合溝道CFET（Hybrid Channel Complementary FET，HC-CFET）結構設計和集成方案。該結構能夠在單一襯底上，不借助晶圓鍵合等混合晶向技術，利用SiN_x與SiO₂的高刻蝕選擇比，通過分步溝道形貌刻蝕，實現對N-FET和P-FET首選高電子與空穴遷移率導電溝道的共同優化，即使得N-FET具有(100)溝道表面晶向，P-FET具有(110)溝道表面晶向，從而在同等投影平面下獲得最佳的器件與電路性能。該結構設計與集成方案的可行性已通過Virtual-FAB模擬仿真驗證。進一步通過精確數值求解預測了全部寄生參數，對比了不同CFET架構下的17級環形振蕩器和SRAM單元性能。結果表明，相較于常規垂直集成Fin和垂直集成納米片的CFET結構（MS-CFET和MB-CFET），新型HC-CFET具有溝道晶向與空間布局優勢，展現出更高的工作頻率以及更優的噪聲容限窗口，以及在高度微縮的高性能CMOS集成電路應用上的巨大潛力。 　

　　該成果近日以“Investigation of Novel Hybrid Channel Complementary FET Scaling Beyond 3-nm Node From Device to Circuit”為題發表在《電氣和電子工程師協會電子器件學報》期刊上（IEEE Transactions on Electron Devices 69, 3581 (2022), DOI: 10.1109/TED.2022.3176843），微電子所博士生羅彥娜為該文章第一作者。微電子所殷華湘研究員、吳振華研究員為該文通訊作者。該項研究得到中國科學院“戰略重點研究計劃”、國家自然科學基金委、北京市科委科技計劃等項目的支持。（原文鏈接：https://ieeexplore.ieee.org/document/9789149）

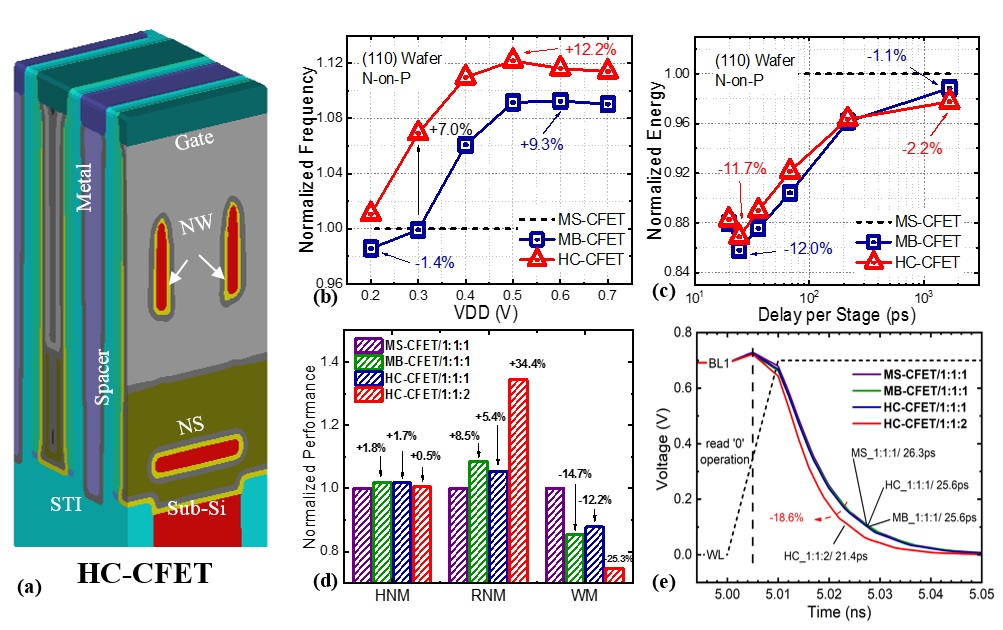

(a)    HC-CFET結構示意圖，以及仿真對比的17級環形振蕩器歸一化頻率特性和歸一化能耗特性與6T-SRAM單元歸一化噪聲容限特性和讀操作瞬態特性
