“傳統Bulk CMOS工藝技術將在20nm走到盡頭，必須用創新的思路和方法尋找新的替代工藝。”----IBS主席兼 CEO Handel Jones

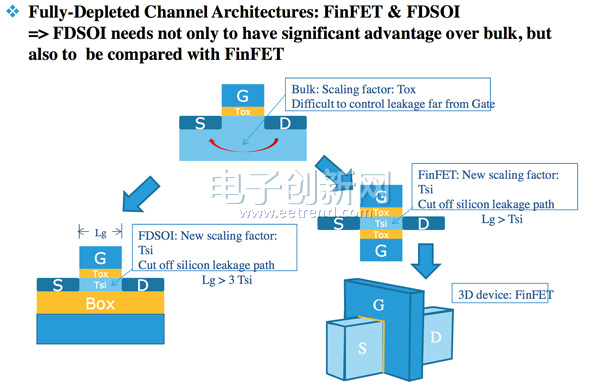

　　現在，大量IC采用體硅CMOS（Bulk CMOS）工藝技術實現，這是一種制造成本低、性能較高和具備不錯低功耗性能的成熟技術，但是，當工藝節點升級到20nm左右時，Bulk CMOS將無法獲得等比例縮小的性能、成本和功耗優勢，很多業者認為Bulk CMOS工藝技術將在20nm走到盡頭，面對越來越近的這個極限，哪種工藝技術可以接替Bulk CMOS，繼續引領半導體技術的革命？ 英特爾和TSMC認為采用3D架構的FinFET工藝可以延續工藝技術scaling的特點，而且FinFET具有功耗低，面積小的優點，因此兩家公司以及主要半導體代工企業都在計劃推出自己的FinFET晶體管，不過，雖然英特爾已經量產了22nm FinFET工藝晶體管，但是在向14nm演進時，其產品發布一再延遲。現在，FinFET工藝技術在scaling的演進中，遇到了很大的挑戰，還有其他替代Bulk CMOS工藝技術的方案嗎？ FD-SOI（全耗盡型絕緣層上硅）技術，一種主要由意法半導體推崇的工藝技術正在越來越受到產業關注，并有望成為Bulk CMOS技術的有力替補。10月13日，來自全球代工企業、半導體材料企業以及IC設計企業的高管聚集上海，參加國際SOI產業聯盟（SOI Industry Consortium）、中國科學院上海微系統與信息技術研究所（SIMIT,中國 SOI 技術的先驅者）和芯原股份有限公司聯合舉辦“FDSOI 技術高峰論壇”。中國科學院上海微系統與信息技術研究所所長，中國科學院院士，本次會議的聯席主席王曦主持了論壇。與會者認真分析對比了FD-SOI與FinFET工藝技術的優缺點，對兩種工藝技術的未來發展進行了深入的探討，達到了一定的共識。

　　一、 FD-SOI的優勢分析

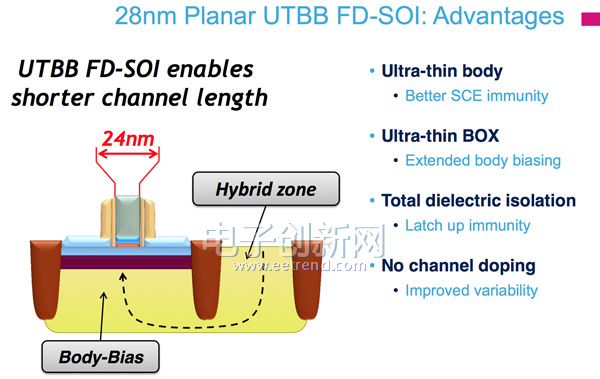

　　FD晶圓由氧化埋層（BOX）和BOX之上的極薄硅層組成，從而為在此層建成的晶體管提供獨特性能，FD-SOI以極薄的頂層確保了晶體管的各種關鍵屬性。與傳統Bulk CMOS相比，在保持相同性能的前提下，FD晶圓可節省高達40%的功耗。同樣，依據不同的設計優化，以全耗盡晶圓為基礎的處理器峰值性能最高可增長60%。

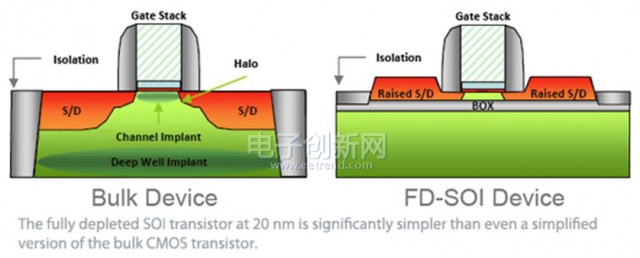

　　圖 1 FD-SOI工藝與Bulk CMOS工藝對比

　　1.1 成本優勢

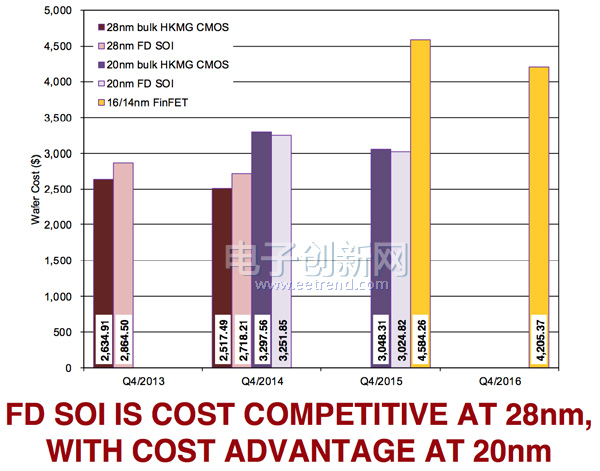

　　美國商業戰略公司（IBS）主席兼首席執行官Handel Jones 在《移動系統芯片市場預測及技術需求》演講中分析了FD-SOI工藝晶圓方面的成本比較，畢竟在未來的產業化中，成本是個敏感的因素。從他的比較中可以看出，在28nm節點，FD-SOI晶圓有一定的優勢，但是到了20nm/14nm，FD-SOI的優勢就很明顯了，FD-SOI晶圓的成本低于Bulk CMOS的，更遠低于FinFET的晶圓成本。“我認為只有高端PC或者服務所用的高性能處理器能承受FinFET的高成本，從半導體產業發展來看，智能手機是重要的推動力量，不過智能手機處理器要承受價格和功耗的壓力。” Handel Jones表示。“所以對于中國IC公司來說，FD-SOI是個不錯的技術，它有成本和功耗上的優勢。”

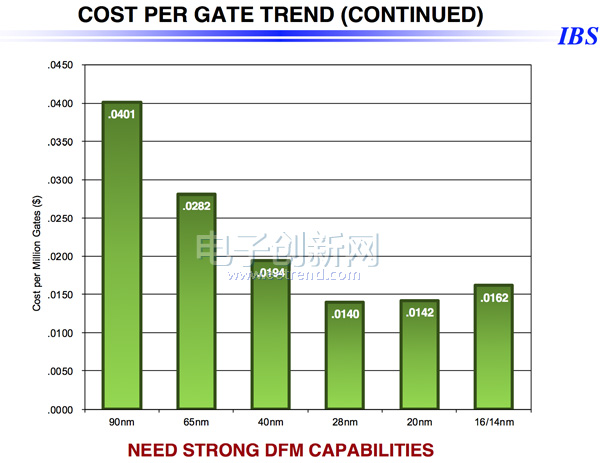

　　IBS的研究也發現，基于Bulk CMOS和FinFET工藝技術的發展，28nm以下每百萬邏輯門的成本沒有降低，到14nm的時候，每百萬邏輯門的成本反而升高，顯然這不是一個合理的發展方向。

　　意法半導體公司研發科技部門副總經理Hartmann表示：“FD-SOI技術不僅能得到FinFET全耗盡晶體管帶給平面?zhèn)鹘y(tǒng)技術的全部好處，而且還能實現后者無法達到的先進的負偏壓（back bias）技術。”

　　1.2 IP移植的便利性

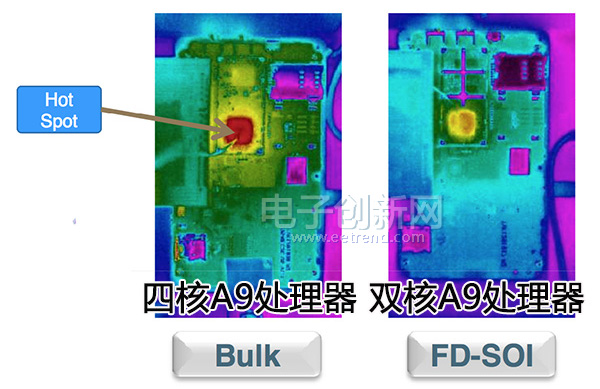

　　意法半導體依托FD-SOI工藝在28nm節點實現了主頻高達3GHz的雙核A9處理器，在手機實際應用中，其功耗比主頻1.4GH中的四核A9處理器還低，有力地展示了FD-SOI工藝的優勢。

　　意法半導體CPU與GPU子系統高級首席工程師David Jacquet分享了基于FD-SOI工藝設計主頻3GHz的雙核A9處理器的低功耗設計經驗，并結合實際設計分享了FD-SOI的幾個優勢。

　　他指出這種FD-SOI工藝可以將工作電壓降低至大約0.6V，而相比之下Bulk CMOS工藝的最小極限值一般在0.9V左右。使用FDSOI的后向偏置技術可以提供更寬動態范圍的性能，因此特別適合移動和消費級多媒體應用。 在IP移植上，他表示從Bulk CMOS移植到FD-SOI難度并不大，而且，意法半導體也有意開發各類FD-SOI IP給中國IC設計公司。

　　1.3 可擴展性對比

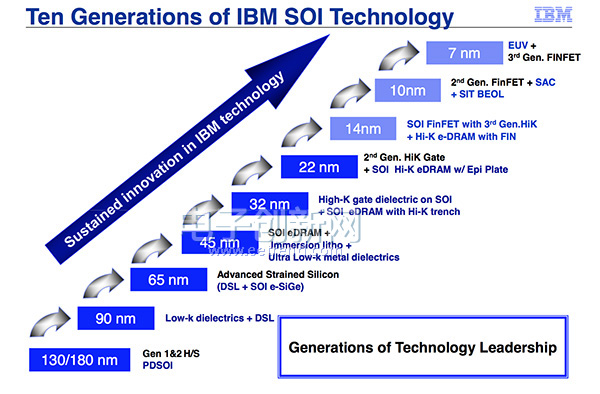

　　考察一種工藝技術，一定要了解其未來可擴展性，IBS的Handel Jones表示，從scaling角度看，至少從14nm到7nm，FD-SOI可以發展三代工藝技術。作為SOI技術的忠實擁躉，IBM已經規劃了十代SOI技術。

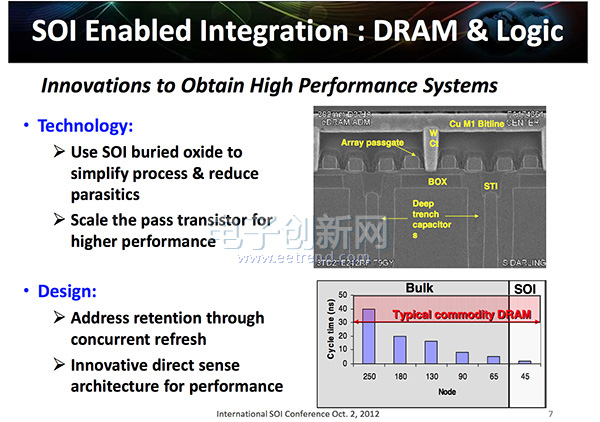

　　IBM半導體研發中心項目經理Rama Divakaruni指出，實際上，SOI工藝更易實現高性能存儲設計

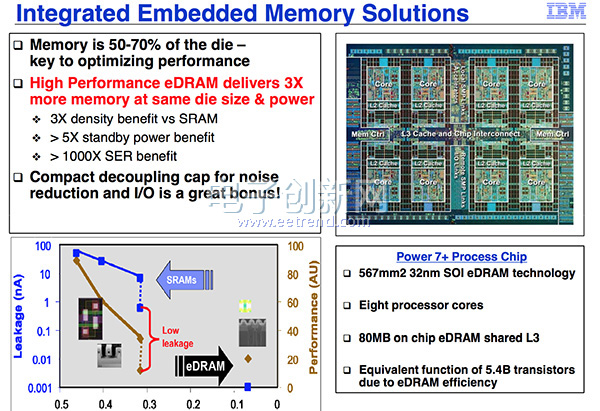

　　以IBM power7處理器為例，基于SOI的嵌入式存儲解決方案不但獲得了容量的提升，更在性能上大幅提升。

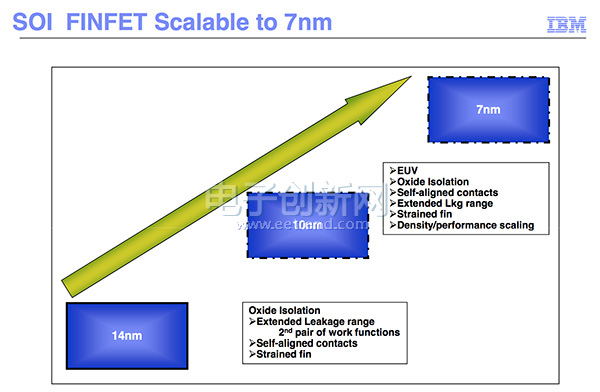

　　他表示FET工藝有獨有的優勢，因此FD-SOI工藝技術到7nm工藝節點時，SOI也將從2D發展到3D，即發展為SOI FinFET工藝。SOI與FinFET可謂殊途同歸！所以兩種工藝并非完全對立的技術。

　　1.4 生態系統建設

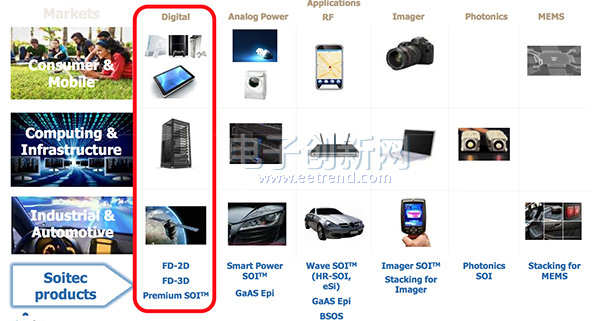

　　一種工藝技術離不開生態系統的支持，實際上，FD-SOI生態系統已經在逐漸成形，從這次高峰論壇看，圍繞FD-SOI工藝，已經形成了工藝研究、晶圓、IP、代工廠、IC設計服務公司、IC設計公司的產業鏈。法國Soitec日本信越(SEH)等號稱可以提供每月超過10萬片SOI晶圓的產能，除FDSOI已在意法半導體量產外Global Foundries已與意法半導體簽約有意導入FD-SOI工藝。 很多處理器已經采用了SOI工藝，例如任天堂" Wii"、索尼計算機娛樂"PS3"、美國微軟"Xbox360"等3款最新游戲機全部配備了采用SOI材料的處理器。 SOI的應用也日益廣泛，已經應用到各類處理器和產品上。IBS的Handel Jones還認為SOI在RF領域的應用潛力非常大。

　　不過，由于英特爾已經在22nm節點實現了FinFET量產，而FD-SOI還缺乏量產的產品，所以對于FD-SOI來說，現在最或缺的可能就是一個成功故事，這個故事的主角會是誰？

　　二、中國大陸IC設計公司和代工廠可以利用FD-SOI實現彎道超車嗎？

　　目前，中國大陸的IC設計公司與以及代工業務已經有了極大發展，但是與國際先進公司相比還有一定差距，尤其在代工領域，大陸最先進的代工企業中芯國際與TSMC等相比還有5年左右的差距，由于英特爾和TSMC看好FinFET工藝，本土IC設計企業和代工企業可以利用FD-SOI實現彎道超車嗎？ 中國半導體行業協會IC設計分會理事長魏少軍在發言中強調“工藝是基礎、設計是龍頭，設計必須與工藝緊密結合。”他在發言中期望中芯國際等代工廠盡早做好抉擇抓住工藝升級的大好時機。 武漢新芯集成電路制造有限公司CEO楊士寧在發言中也表示中國半導體市場需要高性價比的技術，FD-SOI確實是個不錯的選擇。“我們的客戶都說他們需要一種可以提供高性能低功耗移動產品，但是他們也不能保證一定就要使用一種又好又便宜的特殊技術。”他指出，“對于FD-SOI仍需要解決生態系統、設計IP以及成本方面的問題，顯然，IC制造企業希望能和IC設計企業共同分擔工藝方面的風險。”

　　“如果我們轉向FD-SOI，我們希望中國的IC設計企業可以堅定地與我們一道，并努力構建好設計生態系統。”他希望。顯然，在FD-SOI投入方面，制造企業和IC設計企業陷入了“雞生蛋蛋生雞”的怪圈，懼怕工藝投入的風險。 戴偉民博士，芯原股份有限公司董事長兼總裁，本次會議的聯席主席主持了圓桌論壇環節。中芯國際技術研發執行副總裁李序武希望中國政府能在其FD-SOI投入上給與一定的支持，畢竟高級工藝急速的投入資金是非常巨大的。不過正如SOI聯盟的執行董事本次會議的聯席主席Handel Jones所言，產業總會以創新的思路解決難題。 10月25日，中芯國際稱2億美元可轉債項目吸引了120多個投資者，已完成9倍超額認購。中芯國際稱所得款項凈額將用作擴大8英寸及12英寸制造設施產能相關之資本開支。 一輪彎道超車已經開始了嗎？
