最近，在國(guó)家自然科學(xué)基金委、科技部和中國(guó)科學(xué)院的支持下，中科院化學(xué)研究所綠色印刷重點(diǎn)實(shí)驗(yàn)室科研人員與鄭州大學(xué)合作，成功地將疏水性有機(jī)分子1,4-丁二胺引入到Sn基無(wú)鉛鈣鈦礦中，合成了一系列具有Dion-Jacobson相的準(zhǔn)二維鈣鈦礦。如下圖所示，具有典型準(zhǔn)二維結(jié)構(gòu)的(BEA)FA₂Sn₃I₁₀鈣鈦礦結(jié)構(gòu)對(duì)稱性較好，光吸收窗口與三維相比并沒(méi)有明顯減少，并具有合適的禁帶寬度。第一性原理計(jì)算表明，(BEA)FA₂Sn₃I₁₀具有大的形成能（10⁶ j/mol），結(jié)構(gòu)穩(wěn)定。另外，(BEA)FA₂Sn₃I₁₀薄膜致密性良好，載流子限域作用并不明顯，結(jié)合一維擴(kuò)散方程，計(jì)算出的電子擴(kuò)散長(zhǎng)度為450 nm，空穴擴(kuò)散長(zhǎng)度為360 nm，載流子遷移率為14.4 cm² V^-1 S^-1。利用該(BEA)FA₂Sn₃I₁₀薄膜制備出的太陽(yáng)能電池，光電轉(zhuǎn)換效率高達(dá)6.34%，是目前報(bào)道的Dion-Jacobson相的準(zhǔn)二維鈣鈦礦太陽(yáng)能電池的最高值。更為重要的是，在自然條件下，未封裝的器件經(jīng)過(guò)1000小時(shí)的老化，效率僅僅衰減8%。另外，在光照穩(wěn)定性測(cè)試中發(fā)現(xiàn)，經(jīng)過(guò)200小時(shí)，器件效率仍有90%以上。通過(guò)這種新型低維無(wú)鉛鈣鈦礦結(jié)構(gòu)設(shè)計(jì)，同時(shí)實(shí)現(xiàn)了高效率和穩(wěn)定性的鈣鈦礦太陽(yáng)能電池，對(duì)推動(dòng)鈣鈦礦太陽(yáng)能電池的實(shí)際應(yīng)用具有重要意義。

　　　　該研究成果近日發(fā)表于《德國(guó)應(yīng)用化學(xué)》（Angewandte Chemie International Edition）上，通訊作者是化學(xué)所研究員宋延林和鄭州大學(xué)博士張懿強(qiáng)，第一作者是博士生李鵬偉。

　　　　論文鏈接

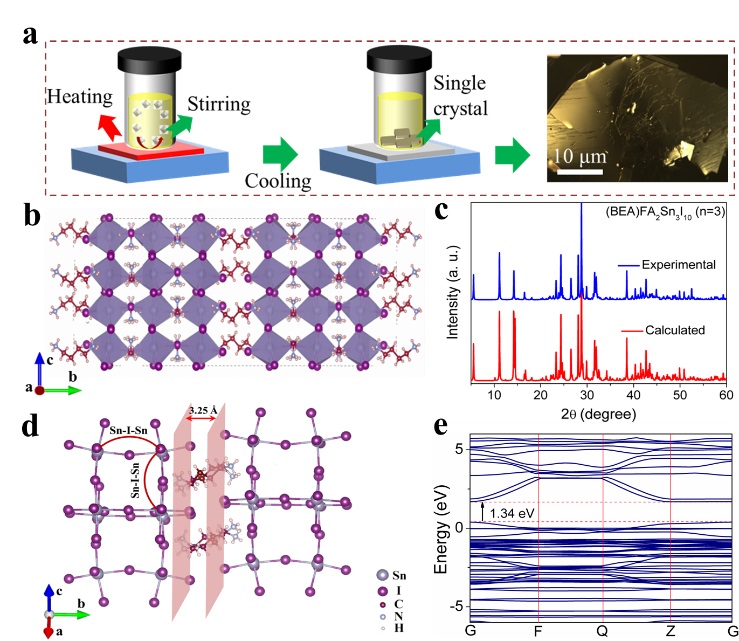

　　單晶(BEA)FA₂Sn₃I₁₀的合成，晶體結(jié)構(gòu)及第一性原理計(jì)算
