歷史拾貝
中國科學院微電子所階段（2003年至今）之二
1月8日，微電子所作為第二單位完成的項目“中高頻聲表面波關鍵材料及技術研究”獲2007年度國家技術發明二等獎。同年，該項目又獲得中科院獎勵。
6月1日、6月4日，微電子所選派兩批科研人員赴汶川抗震災區救災；6月27日，葉甜春所長榮獲“中央國家機關抗震救災優秀共產黨員”稱號。
9月4日—5日，在中國無線個域網標準組第十一次工作會議上，微電子所針對OFDM超寬帶物理信道劃分的提案從眾多方案中脫穎而出，最終被標準組完全采納，成為即將出臺的中國超寬帶標準的物理信道方案。該提案被采納奠定了微電子所UWB研究在國內的領先地位。
12月9日，中科院副院長陰和俊到微電子所調研指導工作。

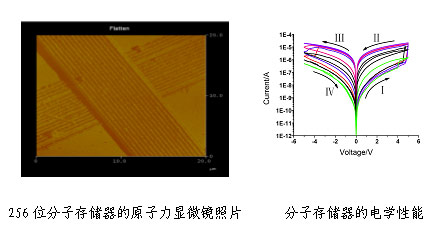

微電子所研制成功國內首個256位分子存儲器電路，為我國分子電路的高集成度、高速度和低功耗的實現奠定重要基礎。
微電子所研制成功國內首款基于民用波段的全球?qū)Ш蕉嗄Ｊ缴漕l接收芯片。
多模式導航射頻芯片
微電子所研制成功國內首個ZnO納米棒場效應晶體管，為新型納米器件及其應用開辟全新研究領域。
微電子所成功申請中科院微電子器件與集成技術重點實驗室，建立本所第一個中科院重點實驗室。
2009年
1月9日，由微電子所作為合作單位之一承擔完成的“90納米—65納米極大規模集成電路大生產關鍵技術研究”獲2008年國家科學技術進步獎二等獎。
3月24日，中科院副院長江綿恒視察微電子所。
由微電子所作為合作單位之一，承擔完成的“100納米高密度等離子刻蝕機研發與產業化”項目獲得2008年北京市科技進步一等獎。
微電子所研制實現4GHz4-bit芯片。該芯片的設計成功，對于提升我國在該領域的技術水平具有重要意義。
2009年
11月12日，中科院、江蘇省、無錫市簽署共建“中國物聯網研究發展中心”合作協議，微電子所與無錫合作共建的中科微電子工業技術研究院納入中心整體框架。該中心于12月30日獲江蘇省編辦批復為正局級科研事業單位，于2010年11月20日在無錫傳感網創新園舉行揭牌儀式。
2010年
7月，龍芯CPU第一款國產化封裝產品在微電子所取得成功，標志著我國國產高端CPU芯片開始走入封裝完全國產化時代。
一款用于計算機多CPU高速互連的高性能專用交換芯片在微電子研究所封裝成功，在國內首次實現此類高端芯片完全國產化的高密度封裝。

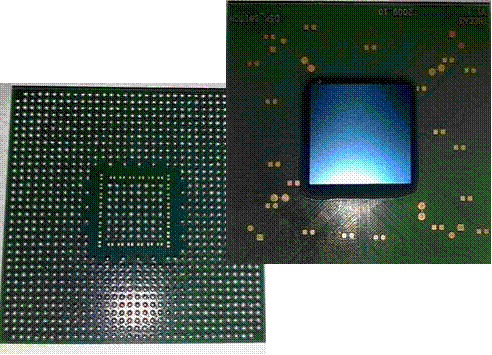

多CPU高速互連的高性能專用交換芯片
由微電子所設計研發的15-43A/1200VIGBT系列產品流片成功，各項參數均達設計要求，成為國內首款自主研制可產業化的IGBT（絕緣柵雙極晶體管）產品，部分性能優于國外同類產品。
微電子研究所系統封裝研究室研制出國內第一款全光QSFP收發一體光纜，其速率達到4×10Gbps，填補了國內空白。
“微納結構‘自上而下’制備核心技術與集成應用”項目獲2010年北京市科學技術獎一等獎。
國家地震災害緊急救援隊向微電子所贈送“寬帶無線技術領先，科技救災創新為民”錦旗，對微電子所在青海玉樹抗震救災期間提供的寬帶無線通信服務表示衷心感謝。
