近日，微電子所高頻高壓中心劉新宇研究員團隊與中科院合肥物質科學院固體物理所合作在氮化鎵（GaN）表面態物理起源與抑制研究方面取得了重要進展，揭示了GaN表面天然氧化物中的無定型Ga2O是界面態的主要來源，創新研發出高溫（500℃）遠程等離子體表面修飾方法以有效去除該成分，成功恢復了GaN表面原子級臺階流形貌（超凈GaN表面的代表性特征），顯著抑制了介質/GaN間的深能級界面態，改善了GaN基功率器件的電流崩塌。
相比于傳統的半導體材料硅，寬禁帶半導體GaN可在更高電壓、更高頻率、更高溫度下工作，在高效功率轉換，射頻功放以及極端環境電子應用方面具有優異的材料優勢。但受自然氧化和工藝沾污等因素影響，GaN材料表面容易受到氧化亞鎵（Ga2O）及其它中間氧化態影響而失去原始新鮮表面的臺階流形貌，進而在GaN上誘導出高密度的界面態，導致GaN基功率器件的電流坍塌等可靠性問題。因此，研發適用于多元系GaN材料的表面處理方法以復現其本征的原子臺階，是實現低GaN/介質界面態密度的基礎。研究團隊此前嘗試了包括酸堿濕法腐蝕、等離子體處理等多種工藝清潔GaN表面，都難以實現GaN表面原子臺階的穩定復現。

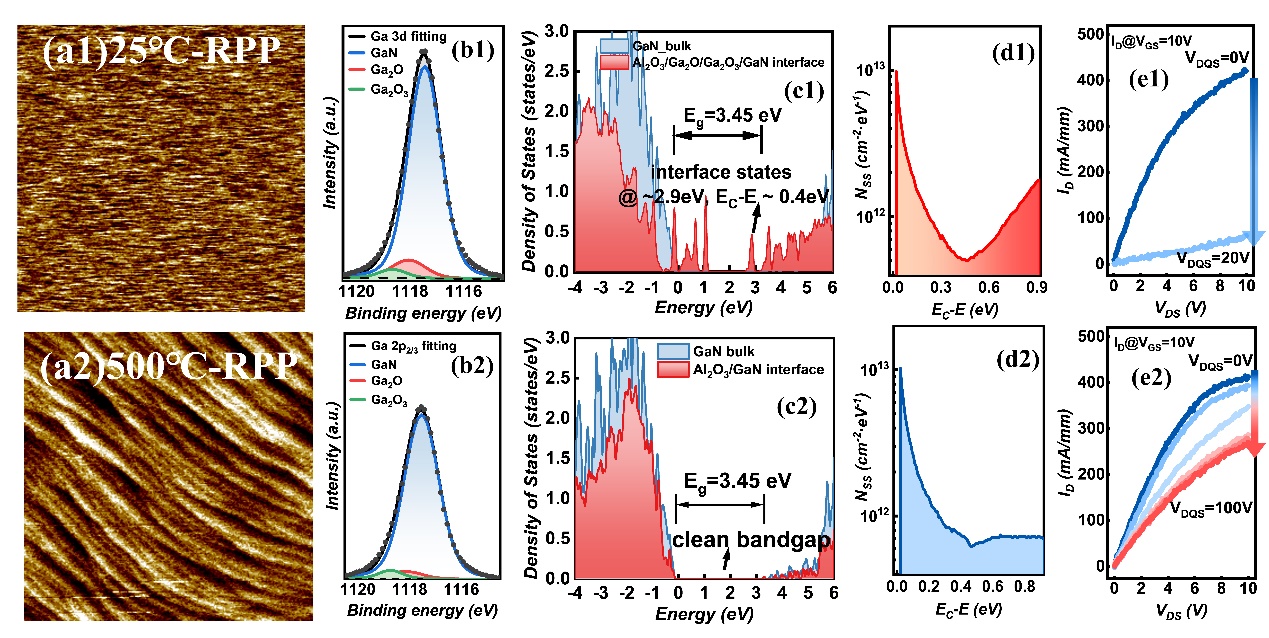

研究團隊基于前期的研究結論（θ-Ga2O3與GaN間具有較低的界面態密度，ACS Appl. Mater. Interfaces，2021, 13, 6, 7725–7734），結合X射線光電子能譜和第一性原理分析，發現GaN表面的無定型態Ga2O是介質/GaN深能級界面態的主要來源。深入調研發現Ga2O只有在溫度高于500℃情況下才能有效的升華和裂解。據此，團隊基于自主研制的國內首臺“氮化鎵低界面態介質生長系統”，開發了工藝溫度高達500℃的原位遠程NH3/N2等離子體處理工藝（Remote Plasma Pretreatments, RPP），將GaN表面的Ga2O組分從22.40%降低到3.80%，實現了GaN表面原子臺階的穩定重現。恒定電容型深能級瞬態譜分析確認，Al2O3/GaN界面能級范圍大于EC-E>0.4 eV的深能級界面態得到了顯著抑制，與第一性原理計算結果相一致。團隊將高溫RPP表面修飾技術應用于GaN基功率器件鈍化介質沉積之前的表面處理，顯著改善了器件的電流坍塌。
該成果以“Effective Suppression of Amorphous Ga2O and Related Deep Levels on the GaN Surface by High-Temperature Remote Plasma Pretreatments in GaN-Based Metal？Insulator？Semiconductor
《ACS Appl. Mater. Interfaces》期刊服務于化學家、工程師、物理學家和生物學家的跨學科團體，專注于如何開發和使用新發現的材料和界面工藝以用于特定應用。
相關論文連接：https://pubs.acs.org/doi/10.1021/acsami.3c03094
