隨著芯片工藝制造的進步，工藝制程逐漸接近物理極限，深度神經網絡的發展使得計算量和參數量呈指數上升，阻變存儲器應用于大規模神經網絡面臨多個個挑戰：1）由于卷積神經網絡權值數量不斷增加，使得阻變存儲器的面積開銷越來越大；2）對于多值大規模阻變存儲器陣列，當參與乘累加計算的阻變單元數量很大時，由于阻變單元電導漂移而引起的誤差累積更嚴重；3）三維阻變存儲器陣列由于制造工藝難度更大，使得阻變單元與電路協同設計實現困難。

　　針對上述問題，微電子研究所重點實驗室劉明院士團隊研發了基于三維阻變存儲器存內計算宏芯片。科研人員將多值自選通(Multi-level self-selective，MLSS）三維垂直阻變存儲器與抗漂移多位模擬輸入權值乘（ADINWM）方案相結合，實現了高密度計算；在抗漂移多位模擬輸入權值乘方案基礎上提出了電流幅值離散整形（CADS）電路用于增加讀出電流的感知容限（SM）用于后續精確的模擬乘法計算，解決了由于三維阻變存儲器陣列單元電導波動引起的在傳統并行字線輸入原位乘累加方案下不可恢復的讀出電流失真；采用nA級操作電流的三維垂直阻變存儲器陣列降低系統功耗，同時引入具有柵預充電開關跟隨器（GPSF）的模擬乘法器與直接小電流模數轉換器降低延時。當輸入、權重和輸出數據分別為8位、9位和22位時，位密度為58.2 bit/μm^–2，能效為8.32 TOPS/W。與傳統方法相比，提供了更準確的大腦MRI邊緣檢測和更高的CIFAR-10數據集推理精度。

　　上述研究成果以“A Computing-in-memory macro with three dimensional resistive random-access memory”為題在電子學領域國際頂級期刊《自然-電子學》（Nature Electronics）上在線發表，實現了中科院微電子所在Nature大類子刊零的突破。微電子所霍強博士為第一作者，北京理工大學楊鎰銘為共同第一作者，微電子所張鋒研究員和北京理工大學王興華副教授為共同通訊作者。

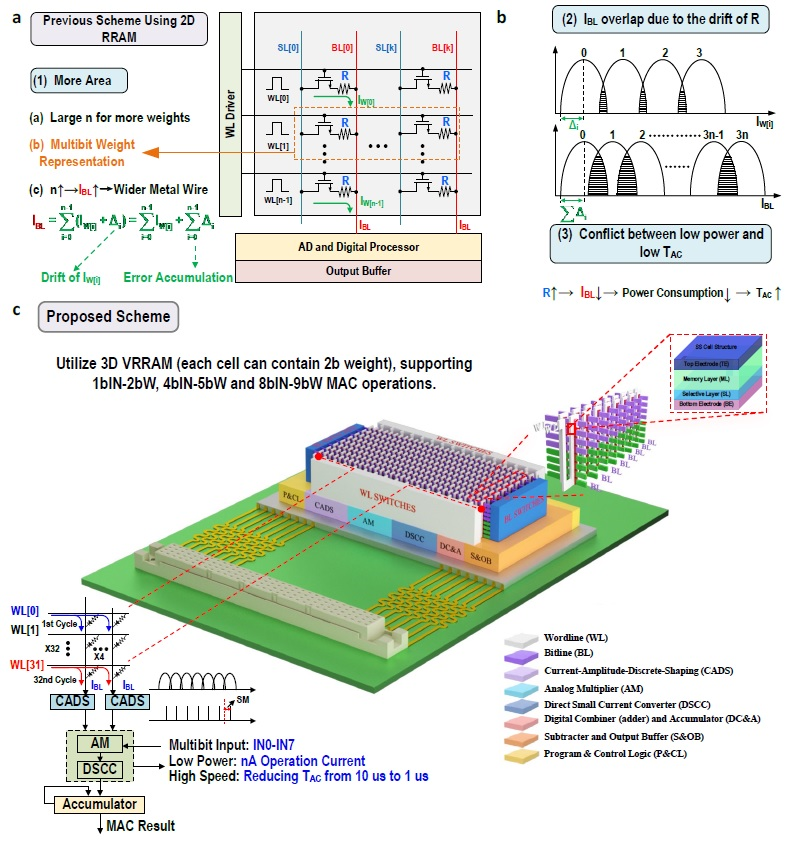

　　圖1. 2D RRAM應用于大型3D CNN的挑戰及所提出的三維計算方案。a、更多的權重、多位權重表示和更寬的金屬線引入更多設計難題 b、讀出電流的挑戰是交疊及低功耗和低延遲之間的矛盾。c、基于MLSS 3D VRRAM的高精度非易失存內計算方案。借助CADS電路的ADINWM方案可以有效緩解傳統PWIVMM方案引起的電流交疊，提高推理精度。基于集成3D VRRAM芯片的CIM宏的實現闡述了執行CNN邊緣計算的完整解決方案。

　　原文鏈接：https://www.nature.com/articles/s41928-022-00795-x
