智能手機因為它強大的功能和便利性，已經成為人們生活中不可或缺的電子產品。現在很多中、小學生也都有一部自己的智能手機，它給大家的生活和學習帶來了很多便利，也豐富了同學們的娛樂生活。然而，許多人或許不知道，智能手機里也有一個“大腦”，它是手機里最重要的元件：手機處理器。

　　如果單說手機處理器，大家或許會覺得很高大上，或者聽起來很陌生，實際上手機處理器本質上是一個芯片，如果我們把一個iPhone6s手機拆開，就可以看到內部結構中有一個標示了A9的黑色方形器件如圖1所示，這就是手機處理器芯片。手機處理器芯片是一個復雜的電路系統，圖2是芯片內部真正的樣子，而我們平時看到的芯片的模樣實際上是把芯片

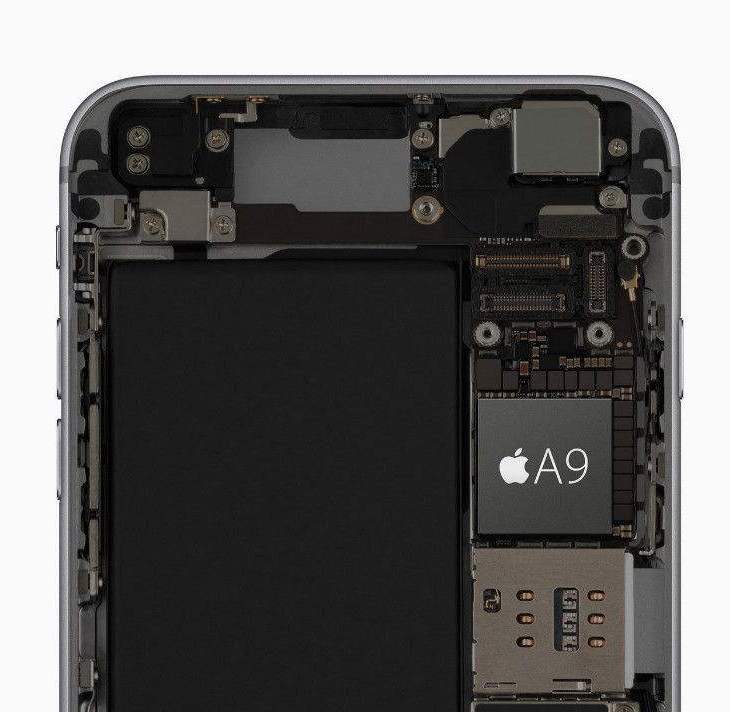

　　圖1 iPhone6s中的A9芯片

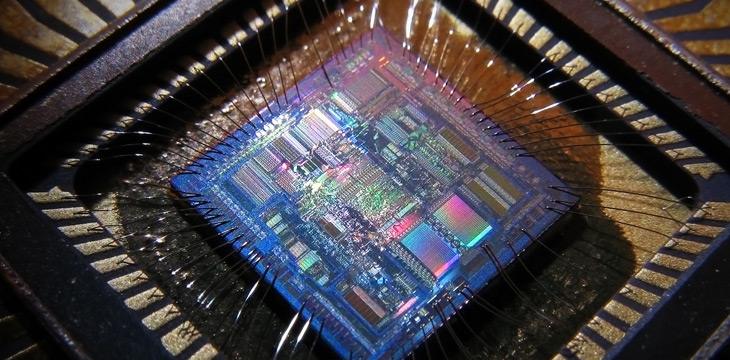

　　圖2 芯片內部結構

　　封裝之后的樣子。芯片封裝，簡單來說就是給圖2中的芯片安裝一個外殼，而芯片內部電路是要與外部電路連接的，因此還要把內部芯片的接點通過導線連接到外殼的引腳上。因為內部芯片是非常脆弱的，如果暴露在外界會受到空氣中雜質和水分以及射線的影響，造成芯片性能下降甚至完全失效，而封裝之后的芯片，被外殼保護了起來，既方便運輸保管，又方便以后焊接使用。

　　同學們第一次看到芯片的樣子時，肯定會覺得非常的五彩繽紛，實際上芯片內部的電路是十分細微和復雜的。目前最先進的手機處理器芯片內部已經有三十多億個晶體管，每個晶體管的大小都在納米數量級。晶體管可以說是芯片內最基本的器件了，圖3是一個基本的晶

圖3 晶體管結構

　　體管立體結構圖，可以看到晶體管由柵（Gate）、源（Source）和漏（Drain）等部分組成，然后再由多個晶體管構成不同的邏輯門，再用導線把各個邏輯門連接起來，最終就實現了整個芯片的邏輯功能。在目前最先進的微電子工藝中，互連導線的最小線寬可以達到10nm量級，這大概相當于一根頭發絲的萬分之一的大小。晶體管作為芯片中的基本元件，對整個芯片的實現是至關重要的，值得一提的是，在晶體管器件領域有一位叫胡正明的華人教授做了相當大的貢獻，他提出了FinFet晶體管結構（圖4），因為這個結構有些像魚的鰭，因此被稱為鰭式場效應晶體管，它具有功耗低，面積小的優點。從2011年開始，最先進的微電子工藝已開始采用他所提出的晶體管結構。

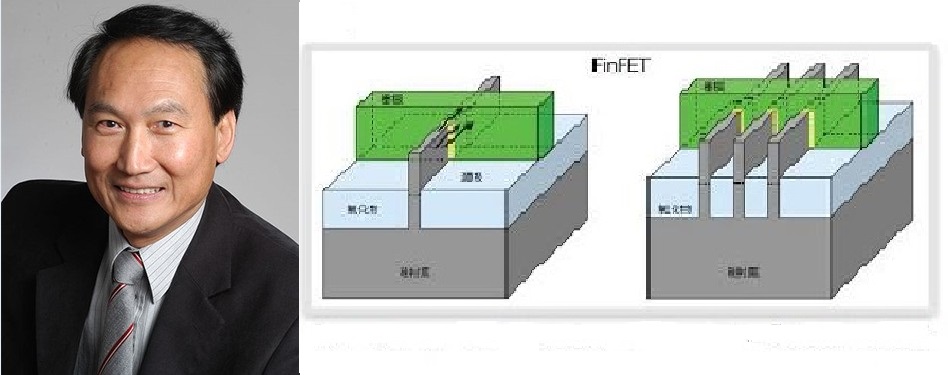

圖4 胡正明教授及其提出的FinFet晶體管結構

    芯片的設計者把內部電路結構和連接關系設計出來，但要真正做出來一個芯片，還要把設計交由芯片制造廠商，由他們經過幾十道精細而又復雜的工藝流程，最終制造出想要的芯片。制造芯片的材料是來自于二氧化硅，這也是沙子的主要成分，因此很多人稱微電子制造工藝為一門“從沙子到芯片”的藝術。首先由開始，經過一系列的化學反應得到高純度的，然后再從這個高純度的熔化了的硅中拉出晶棒，再把晶棒進行切割得到薄片，就得到了一個個硅片（圖5），而芯片就是在這一個個硅片上制造的。芯片的制造廠商從一個硅片開始，把芯片設計者所要求的電路制作在硅片上，這是一個非常復雜的工藝流程，涉及到微電子、物理、化學、光學等多個學科領域。圖6是最終制造出來的芯片，可以看到在一個硅片上有許許多多的方形，是因為在一個硅片上可以做多個芯片，因此還需要對晶元進行切割，得到一個個芯片，再用上面所講的方法進行封裝。

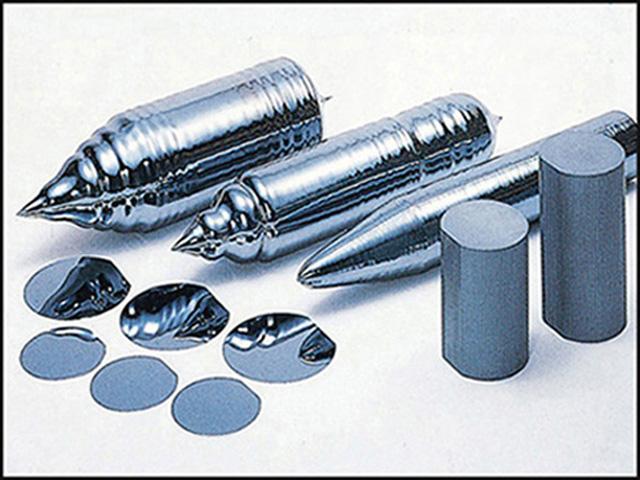

圖5 晶棒及硅片

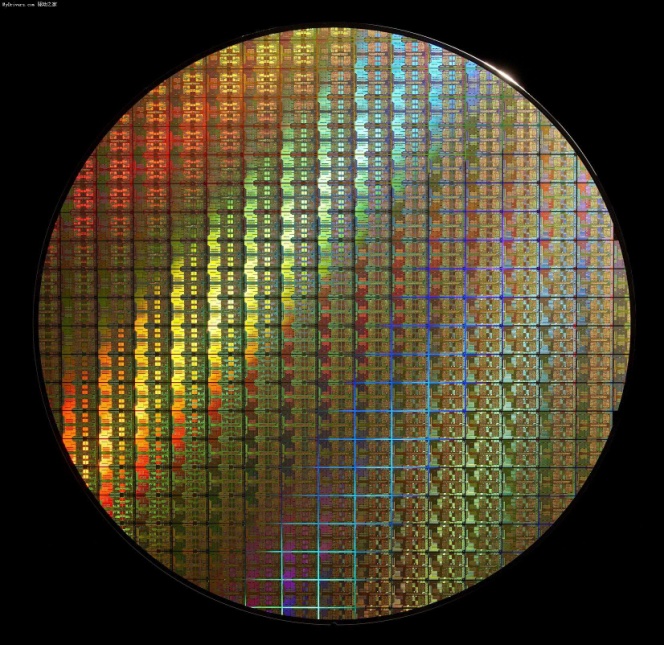

圖6 制造出的芯片

　　手機處理器芯片的設計公司，比較著名的有像美國的高通和中國臺灣的聯發科等，它們都是單純的芯片設計公司，被稱為Fabless，而與之對應的還有一種公司被稱為Foundry，它們就是芯片制造的代工廠，比較著名比如中國臺灣的臺積電，因此像高通這種公司負責芯片設計，然后再把它們的設計交由代工廠制造出想要的芯片。中國大陸經過多年的發展，在手機處理器設計領域已經有了像華為海思這樣達到了國際水平的公司，而在芯片制造領域中芯國際也已步入國際前列。

　　通過對微電子行業科普知識的了解，同學們或許會發現，微電子就存在于我們身邊，無論是我們用的智能手機，還是我們用的電腦、智能手表等，都會找到它的身影，可以說是“無微不至”，因此它在我們生活中所起的作用是巨大的，希望同學們能夠了解并對這個行業感興趣，好好學習，將來能從事微電子相關行業的工作，做出一番成就！
